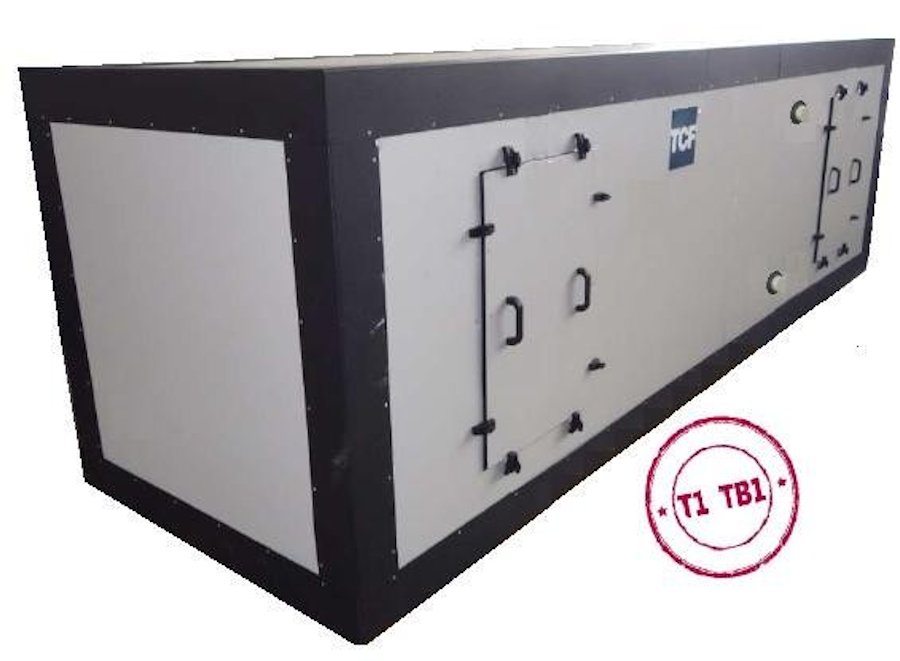

Centrali trattamento aria TCF ZASE

Portate d'aria da 3.000 m3/h a 130.000 m3/h selezionabili con il software certificato da Eurovent in classe T1 e TB1. Spessore dei pannelli 50 o 100mm a taglio termico totale. Esecuzioni speciali su richiesta.

Struttura ad altissima robustezza con telaio in acciaio interno a scomparsa e pannelli fissati esternamente.
Spessore pannellatura 50 o 100mm con totale assenza di ponte termico.
Applicazioni nel campo industricale, chimico, farmaceutico e ospedaliero con centrali di trattamento aria certificate ai migliori livelli possibili secondo le classi Eurovent (D1, L1, F9, T1 e TB1).
Possibilità di realizzare centrali secondo la recente norma UNI 11425 che specifica la classe T1 per le applicazioni ospedaliere.
Materiale pannellatura zincato preplastificato, alluminio o acciaio inox AISI 304.
Materiale di isolamento in poliuretano iniettato a caldo (42 kg/m3).
Basamento in profilati di acciaio zincato con altezza 180mm.
Vasche di raccolta condensa in acciaio inox AISI 304 su batterie di raffreddamento e sezioni di umidificazione.
Tamponamenti e telai di supporto in acciaio inox AISI 304 per le parti bagnate adiacenti alle batterie di raffreddamento e sezioni di umidificazione.
Ventilatori centrifughi a doppia aspirazione, con pale avanti o pale rovesce, plug fan, direttamente accoppiati con motore brushless.
Personalizzazione e customizzazione delle CTA in termini di dimensioni, materiali, esecuzioni speciali.
Realizzazioni su misura.

Caratteristiche di base

  • 22 taglie di base; realizzazioni su misura con innumerevoli modifiche rispetto allo standard

  • struttura modulare con telaio in acciaio saldato

  • pannelli sandwich spessore 50 o 100mm disponibili in:

    • acciaio zincato

    • acciaio zincato pre-plastificato

    • alluminio

    • acciaio inox AISI 304

  • vasche di raccolta condensa in acciaio inox AISI 304 di serie

  • isolamento in poliuretano iniettato con densità 42kg/m3

  • possibilità di realizzare CTA in ottemperanza alla norma UNI 11425


I vantaggi della serie ZASE

  • Superiore potere di isolamento termico, costante e stabile su tutta la superficie del pannello

  • Elevata rigidità strutturale delle unità, idonea anche per applicazioni limite come per esempio installazione in ambito  industriale con elevate pressioni di funzionamento continuo e l'uso di componenti interni notevolmente pesanti

  • Superiore potere di isolamento acustico

  • Totale assenza di ponti termici in quanto sono stati completamente eliminati i profilati in vista, veicoli di pericolose condensazioni, soprattutto in applicazioni limite come nel caso degli impianti realizzati all’esterno o a servizio di cicli tecnologici a bassa temperatura

  • Totale assenza di viteria sporgente

  • Massima tenuta pneumatica nelle più gravose condizioni di funzionamento

  • Massimi livelli raggiunti nelle classi di certificazione Eurovent (D1, L1, F9, T1 e TB1)


Il basamento

Il basamento costituisce un appoggio perimetrale continuo delle unità e permette di scaricare il peso su una superficie maggiore sollecitando al minimo le strutture su cui vengono posate le nostre unità. Il basamento con altezza 180mm è costruito in lamiera da 30/10 sagomata e saldata ad angolo.


Vasche raccolta condensa

Vasche di raccolta condensa rigorosamente in materiale inossidabile: acciaio inox AISI 304 spessore 15/10mm dalle elevate prestazioni meccaniche. Anche i tamponamenti delle batterie fredde o dei pacchi di umidificazione, ed in generale tutte le superfici bagnate, sono rigorosamente realizzati in acciaio inox AISI 304 spessore 10/10 mm. Ogni vasca di raccolta condensa è  dotata di uno o più punti di scarico completo di manicotto anch’esso realizzato in acciaio inox.


  • Tipi di pannellatura

  • Acciaio zincato preplastificato esterno / zincato interno: il foglio esterno è costituito da una lastra zincata plastificata, il foglio interno da una semplice lastra zincata – rappresenta la versione standard di uso più comune – il rivestimento plastico esterno è realizzato in cloruro di polivinile (PVC) avente uno spess. 150 micron. Il colore standard è grigio chiaro. Il rivestimento plastico avente funzione protettiva antiossidante e antigraffio, è costituito da un film plastico applicato a caldo (circa 160°C) sulla lastra di acciaio zincato e risulta essere autoestinguente, atossico, antimuffa e non igroscopico. La nostra plastificatura è idonea anche per installazioni da esterno

  • Acciaio preverniciato esterno / zincato interno: il foglio esterno è costituito da una lastra in acciaio preverniciato

  • Acciaio inox esterno / acciaio inox interno: le due lastre sono in acciaio INOX AISI 304 – soluzione ad altissima resistenza meccanica ed assoluta inalterabilità nei confronti di tutti gli agenti atmosferici, degli ambienti con atmosfere ad alta concentrazione salina, per impieghi nell’industria chimica, farmaceutica, alimentare


Tetto di copertura

Tutte le nostre unità costruite per installazione da ESTERNO o in generale soggette all’azione degli agenti atmosferici sono dotate di tetto di copertura realizzato in lamiera di acciaio zinco/plastificato, alluminio, acciaio inox AISI 304 a scelta.
